1、用途

    惰性電動十通閥用于對氣相色譜儀所用的兩位切換閥（如六通閥；八通閥；十通閥等）的驅動控制，如樣品氣體的采樣；定量進樣；氣路切換及其他具有相似要求的儀器和設備。

2、主要技術參數

1)壓力范圍： 0～0.60 MPa

2)溫度范圍：0-250℃；0～330℃（帶加長桿）

3)進樣重復性：優于0.1%

4)閥接口尺寸：Φ1.6、Φ2、Φ3、1/16"、1/8"

5)切換次數：常溫下連續工作大于200萬次

6) 加長桿長度：1", 2", 3", 4"

7)使用介質：氣體、液體，耐腐蝕，耐硫化物

8)電機說明：

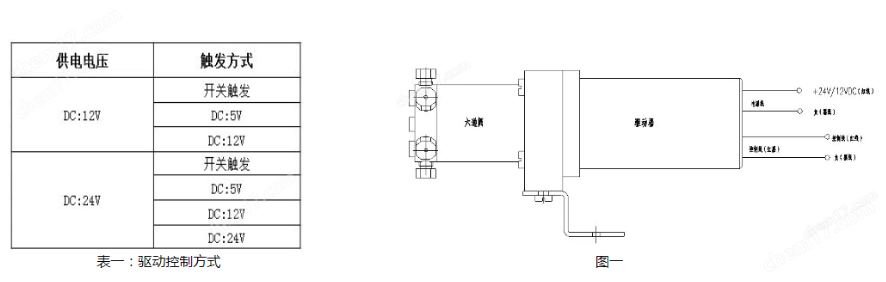

   a．供電電壓：+12VDC或24VDC紅線正級，黑線為地線。（控制方式見表1）
   b．通電后驅動器可控制閥自動復位

    c.  額定功率：5W

    d.  扭矩：0.45N.m

    e. 繼電器隔離驅動（如圖一所示）
    f．當驅動控制端COL為低電平時，繼電器閉合，驅動器正轉。
   g．當驅動控制端COL為高電平時，繼電器開路，驅動器反轉

   h.驅動器溫度范圍：0-70℃

   i.電源線與控制線連接見圖一

注：用戶訂貨時須注明電源電壓與控制方式

a.電源電壓應與所要連接的驅動器要求相一致；

b.連接電源線及控制線時﹢-不要接錯；

c.接通電源時應有復位動作（通過觀察孔可看到閥的動作）。

3、外形及安裝尺寸圖

 尺寸僅供參考：

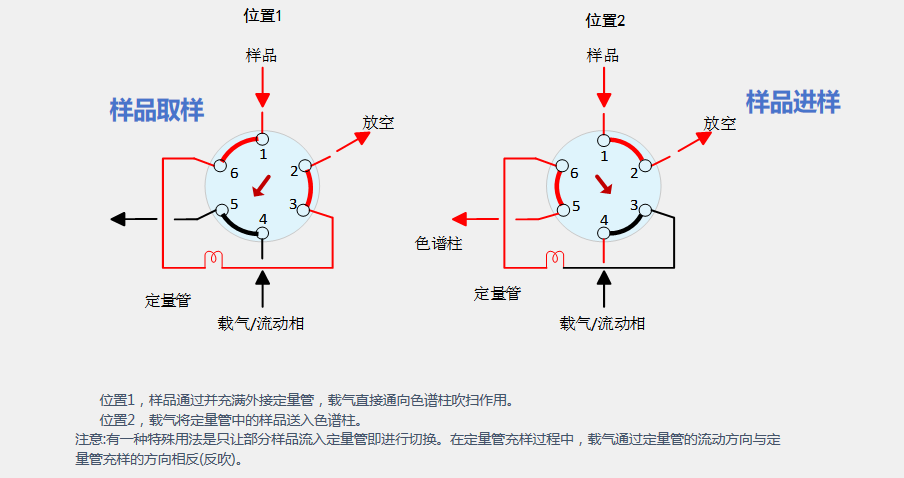

4、切換閥工作原理

5、重復性及清潔度測試

惰性電動十通閥的清潔度檢測譜圖，采用原北京分析儀器廠的sp-3420氣相色譜，F(xiàn)ID檢測器，量程12（即10-12），8M0.32測試柱，柱樣器溫度200℃，柱箱溫度200℃，檢測器溫度250℃，見圖二

閥的重復性檢測譜圖，柱箱100℃， 進樣器150℃，檢測器150℃，量程12（即10-12），見圖三

6、使用與維護

a.應防止油污，灰塵及一切機械雜質進入閥體；

b.應防止油污，灰塵及一切機械雜質進入氣缸；

c.進出氣管與閥體連接處不應有任何泄漏；

d.閥頭與氣缸連接處不應有松脫滑動，防止切換不到位

7、切換閥安裝過程中容易出現的問題及解決辦法
